新開發的BERTWave MP2100B支持同步BER測量和眼圖分析，單臺MP2100B儀表即可測量光通信系統中評估光模塊和光器件所需的所有項目。
不同于傳統的系統在誤碼率測量和眼圖分析時需要兩臺測量儀器，現在只需一臺MP2100B即可支持所有必需的評估項目，由此減少儀器成本高達40％。此外，增加了光開關和光衰減器作為可選配件，使這個新版本成為評估多通道光模塊和光器件的全功能總體測量解決方案。
為了支持光模塊和器件制造市場需要更快的測量速度的需求，新的快速采樣模式速度可達150k采樣/秒來進行眼圖分析，如眼圖模板測試比傳統型號快了1.5倍。此外，MP2100B內置誤碼率測試儀（BERT）可升級到4通道，以實現多通道光模塊的同步BER測量，如QSFP+等，與傳統型號相比，可減少多達80％的測量時間。

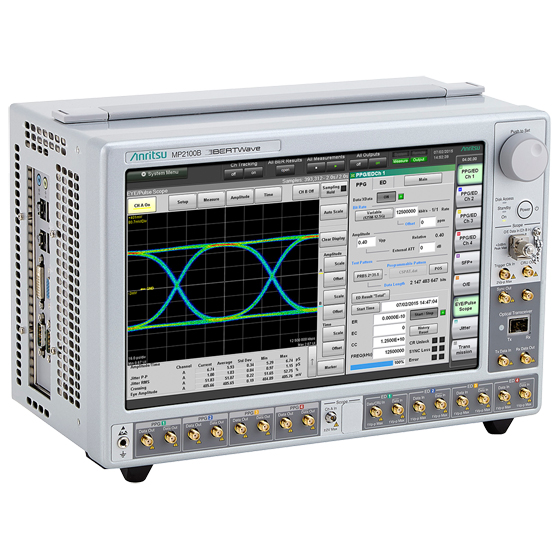

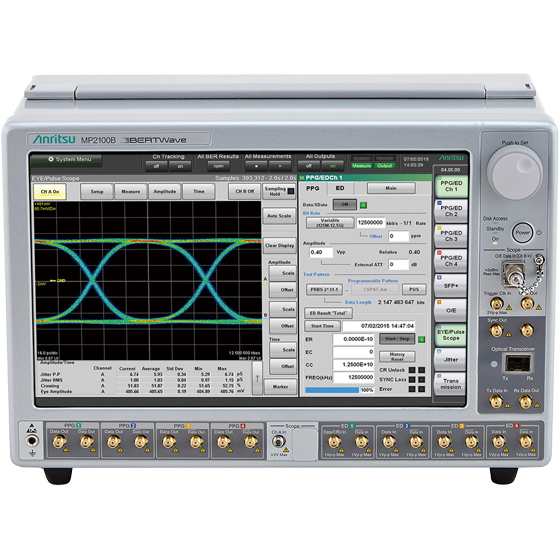

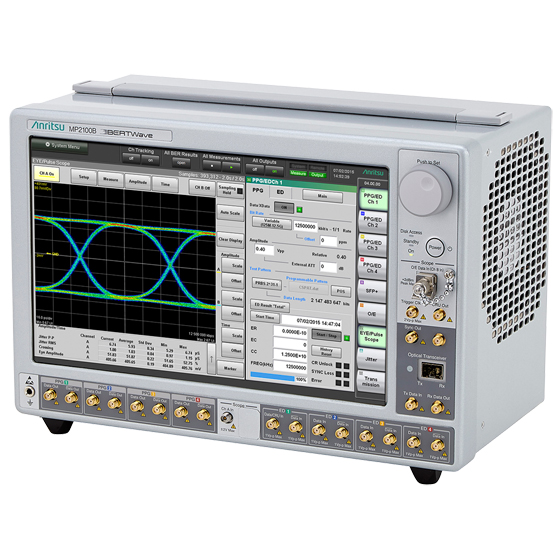

BERTWave MP2100B是多合一的測試儀，帶有內置BERT和采樣示波器，用于支持光學模塊評估，包括BER測量，眼圖模板測試和眼圖分析等。
BERT和采樣示波器是評估光學通訊系統中使用的光學模塊時必要的測試儀。以前在評估QSFP+和SFP+等模塊時，需要分別配置BERT和采樣示波器?，F在有了 BERTWave MP2100B，其多合一設計將多達4通道的BERT和采樣示波器集成于一個小巧的18-cm深的單一機柜中，大大削減了設備投資成本，節省了作業空間。此外，使用 BERTWave MP2100B 時，無需變更連接線即可同步進行BER測量、眼圖模板測試和眼圖分析，從而縮短了測量時間。而且，BER測量通道可擴展至四個，4通道BER測量、眼圖模板測試和眼圖分析可同步進行。最后，內置的SFP+模塊插槽可無需使用外部光源。
BERTWave MP2100B 的 BERT 能測量比特速率在 125 Mbit/s 到 12.5 Gbit/s 之間的誤碼率(BER)，其內置多達 4 通道的 BERT 選件使得 QSFP+ 和 AOC 等多通道光模塊測試系統的配置變得輕松簡單。差分信號不但支持誤碼率（BER）測量，且支持眼圖模板測試和眼圖分析。
BERTWave MP2100B的采樣示波器具有帶寬為 25 GHz（典型值）的電接口和帶寬為9GHz（典型值）的光接口。另外，使用該示波器，可內置多達六種光學貝賽爾濾波器，用于測量光學信號。使用這些濾波器，一臺 MP2100B 即可實現各種不同應用的消光比測量、眼圖模板測試和眼圖分析。此外，該示波器具有標準配置的快速采樣模式，可確保高速測量；在快速采樣模式下，采樣速度高達150k樣本/秒，比舊款產品快1.5倍，并能進行快速的眼圖模板測試和眼圖分析。
使用 MX210001A抖動分析軟件，一臺實現同步抖動分析、眼圖和眼圖模板測量。150k 樣本/秒的采樣速度也更有效地利用了測量時間。與 MATLAB® 結合使用，可用于支持特定信號，例如WDP、TWDP和dWDP的波形色散測量。
最后，MX210002A 傳輸分析軟件增加了設備傳輸 (S21 增益、相位) 分析功能，以及使用均衡器、濾波器和加重計算所執行的反嵌波形模擬功能。與此同時，還支持同步波形采樣和模擬以及同步眼圖測量和眼圖模板測量。與 MX210001A 軟件結合使用還能夠進行模擬波形同步抖動測量。
MATLAB® 是 The MathWorks Inc. 的注冊商標。
BERT
| 比特速率 | 使用 MP2100B-092 | 不使用 MP2100B-092 |
|
PPG, ED Common: 比特速率范圍可變 (步進1 kbit/s) 125 Mbit/s 到 12.5 Gbit/s |
PPG, ED Common: 比特速率范圍可變 (步進 1 kbit/s) 8.5 Gbit/s 到 11.32 Gbit/s 1/N 比特速率操作范圍 N=2： 4.25 Gbit/s 到 5.66 Gbit/s N=4： 2.125 Gbit/s 到 2.83 Gbit/s N=N=8： 1.0625 Gbit/s 到 1.415 Gbit/s N=16： 531.25 Mbit/s 到 707.5 Mbit/s N=32： 265.625 Mbit/s 到 353.75 Mbit/s N=64： 132.813 Mbit/s 到 176.875 Mbit/s |
|
| 測試模式 |
PRBS：27-1，29-1，215-1，223-1，231-1 (反轉 ON/OFF) 用戶數據：1.3 Mbits 可編程 (樣本模式文件如 CJPA 等) |
|
| 輸出接口 | Data, Xdata | |
| 幅度 | 0.1 Vp-p 到 0.8 Vp-p | |
| 輸入接口 | Data, Xdata | |
| O/E 輸入 | 光口 | |
| 波長范圍 | 750 nm 到 1650 nm | |
采樣示波器
| 帶寬 (-3 dB) |
電口：DC 至 20 GHz (最小)，DC 到 25 GHz (典型) 光口：DC 到 9 GHz (典型，在無濾波器、截止頻率為 -3 dB 的情況下) |
| 測量模式 | 眼圖，脈沖，相關眼圖 |
| 測量功能 | 統計學 (NRZ)，柱狀圖，眼圖模板 |
| 采樣速度 |
標準：100K 樣本/秒 (典型值) 使用快速采樣模式：150k 樣本/秒 (最高值) |
| O/E 輸入 (選件 023) | 光口 |
| 波長范圍 | 750 nm 到 1650 nm |
| 時鐘恢復 (選件 055) | 0.1 GHz 到 2.7 GHz，8.5 GHz 到 12.5 GHz |
抖動分析軟件 MX210001A
| 運行條件 |
僅當安裝在具有正確許可證信息的 MP2100B 中時才可運行 安裝程序使用 V3.00.00 或更高版 其它使用條件符合 MP2100B 系列 WDP 在 MATLAB R2010b SP1 下運行 |
|
| 測量算法 | 柱狀圖模式，圖案搜索模式 | |
| 柱狀圖模式 | 測量項目 | TJ (1.0E-12)，TJ (用戶定義)，RJ (d-d)，DJ (d-d)，DDPWS，J2抖動分析，J9抖動分析，眼圖張開度 |
| 圖案搜索模式 | 測量項目 | TJ (1.0E-12)，TJ (用戶定義)，RJ (d-d)，RJ (rms)，DJ (d-d)，PJ (p-p)，DDJ (p-p)，DCD，ISI (p-p)，眼圖張開度，J2抖動分析，J9抖動分析，DDPWS，PJ頻率 |
| WDP 測量 | 要求安裝 MathWorks 出品的 MATLAB® 2010b | |
| 測量項目 | WDP，dWDP，TWDP，dTWDP，WDPc，dWDPc，TWDPc，dTWDPc | |
傳輸分析軟件 MX210002A
| 運行條件 |
僅當安裝在具有正確許可證信息的 MP2100B 中時才可運行 安裝程序使用 V3.00.00 或更高版本 其它使用條件與 MP2100B 系列相同 |
|
| 測量模式 | 傳輸分析，波形評估 | |
| 傳輸分析 | 測量項目 |
增益曲線圖，相位曲線圖，組延遲曲線圖 (相位曲線圖和組延遲曲線圖切換顯示) |
| 波形評估 | 均衡器設置 | 計算時選擇反射器，非反射器 |
| 加重格式 | 2Post/1Pre，3Post，1Post/1Pre，2Post，1Post | |
| 設備特點 | 讀取 S2P 文件 | |
| 抖動分析 |
在 MX210001A 顯示估算的波形計算結果 (MX210001A 安裝在 MP2100B 中時) |
|
