特征：
· 0.2秒以下/5nm的測試速度、縮短對光有源器件解析的時間。
· 配備專門針對光有源器件評價用的應用軟件。
· 非常好的性價比
· 60dB以下的動態范圍性能(距離峰值波長0.4nm的地方)
· 30pm的最小分辨率帶寬
· 一臺對應SM光纖、MM光纖
· 低功耗（75V A）、重量輕(15kg以下)
描述：
改善生產效率，減少測量和檢查時間！

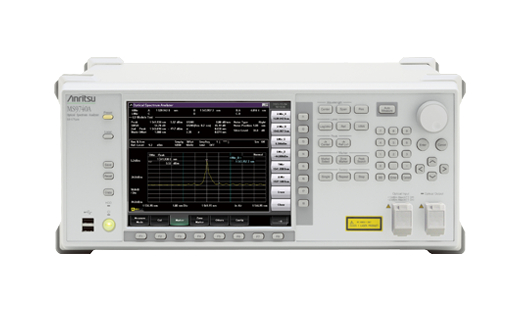

MS9740A是一臺覆蓋600nm到1750nm的臺式光譜分析儀，它提供高性能光分辨率和高速測量以支持元件和器件生產商的需求。波形數據可以在0.2s內測量并發送給外部控制設備—這個速度是安立以前型號的5倍。光譜分析儀MS9740A減少了從波形掃描到數據轉發給外部控制設備總的時間，使分析過程簡單化，能提供高性價比和更高的產能。
|
技術指標 |
詳細參數 |
|
|
|
MS9740A |
MS9740A-009 |
|
適用光纖 |
10μm/ 125μm單模光纖(ITU-T G.652), 50μm/ 125μm多模光纖 |
10μm/ 125μm單模光纖(ITU-T G.652), 50μm/ 125μm多模光纖, 62.5μm/ 125μm多模光纖 |
|
光連接器 |
用戶可更換的FC, SC, ST, DIN |
|
|
測試波長范圍 |
600nm～1750nm |
|
|
波長精度 |
±20pm (1520nm～1620nm,分辨率: 0.03～0.2nm)*1, *2 ±100 pm (1520nm～1620nm,分辨率: 0.5,1.0nm)*1, *2 |
±50 pm (1530 nm～1570 nm,分辨率: 0.07～0.2 nm)*3, *4 |
|
波長分辨率 |
0.03, 0.05, 0.07, 0.1, 0.2, 0.5, 1.0nm (RBW:光濾波器的3dB帶寬) |
0.07, 0.1, 0.2, 0.5, 1.0 nm (RBW:光濾波器的3dB帶寬) |
|
最大輸入光功率 |
+23 dBm (光衰減器:開) |
|
|
動態范圍 |
高動態范圍: 60dB (距離峰值波長0.4nm的地方) |
高動態范圍: 60dB (距離峰值波長0.5nm的地方) |
|
掃描 |
波長掃描寬度: 0.2nm～1200nm, 0nm |
|
|
尺寸?重量 |
426 (W) x 177 (H) x 350 (D) mm (不包括保護裝置),≦15.0kg (不含選件) |
|
|
*1: 使用單模光纖(ITU-T G.652)、開機預熱（預熱時，進行掃描寬度100nm以上、VBW=10kHz以上的重復掃描）2小時后，自動光軸定位后，恒定的室溫
*2: 內置波長校正用光源選件、實施波長校正Wl cal (ref)后、恒定的室溫 *3: 自動光軸定位后完成波長校準（Wl Cal）,使儀表在恒定溫度下，除非另有說明。使用回波損耗大于40dB的單模光纖(ITU-T G.652)或多模光纖(50 μm/125 μm)或者回波損耗大于38dB的多模光纖(62.5 μm/125 μm)。 *4: 內置波長校正用光源選件，波長校準Wl Cal (Ref)后，單模光纖 |
||
