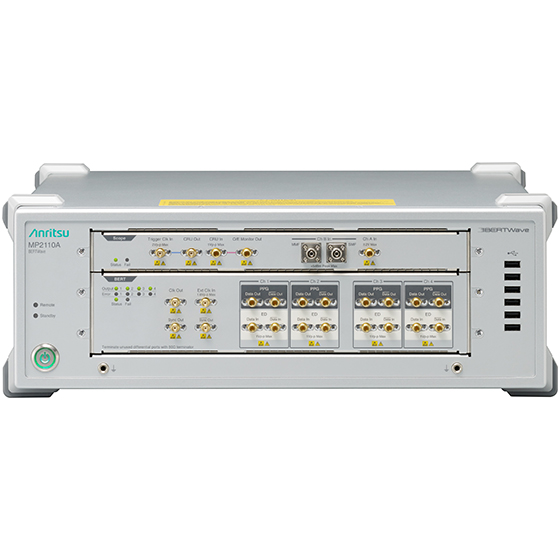

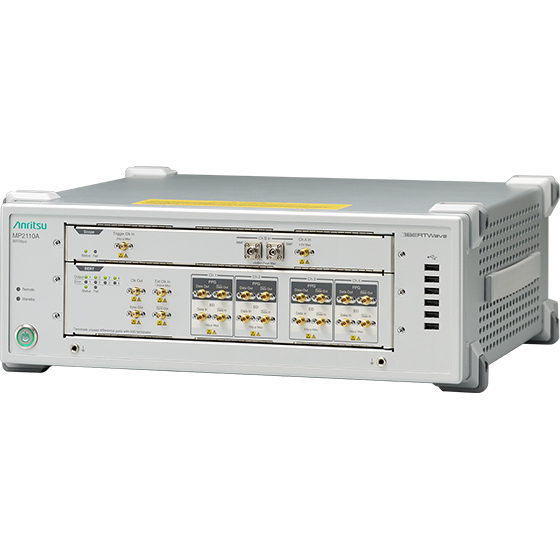

BERTWave MP2110A 是一款內置誤碼率測試儀 (BERT) 和采樣示波器的一體化測量儀器，支持光學模塊的誤碼率 (BER) 測量、眼圖模板測試、眼圖分析等評估操作。
為了評估光學通訊系統中使用的光學模塊，需要使用 BERT 和采樣示波器。在此之前，評估 QSFP28 和 SFP28 等典型的光學模塊需要使用獨立的 BERT 和采樣示波器，但有了內置 4 通道 BERT 和雙通道采樣示波器的一體化 BERTWave MP2110A，就無需再使用單獨的儀器，從而降低了儀器投入資本和生產成本。
而且，BERTWave MP2110A 不僅可在光學模塊的 RX 側同時測量多達 4 個通道的誤碼率 (BER)，還能同時在 Tx 側執行最多 2 個通道的眼圖模板測試和眼圖分析。此外，MP2110A 采樣示波器的采樣速率高達 250,000 樣本/秒（比上一代儀器快六倍），可更快地執行眼圖模板測試和眼圖分析。采用 BERTWave MP2110A 可同時執行 BER 測量和眼圖分析，使測量時間縮短 65％。
MP2110A BERT 在標準配置下可測量 24.3Gb/s 至 28.2 Gb/s 的比特率，安裝 Opt-093 后則可測量 9.5Gb/s 至 14.2 Gb/s 的比特率。內置采樣示波器支持的帶寬為 40 GHz（電學 I/F）、35 GHz（SMF，光學 I/F）和 25 GHz（MMF，光學 I/F）。此外，該采樣示波器還標配內置 100 Gb/s 頻段的貝塞爾濾波器，用于測量光學信號。卓越的性能有助于確保提高光學模塊的產量。
而且，簡化的設置和易用的用戶界面讓 MP2110A 方便操作；向后兼容 MP2100B 的遠程命令，確保儀器升級毫無煩憂。
另外，內置 PC 帶來的穩定運行確保在任何操作環境下都能獲得出色的性能。 BERTWave MP2110A 配備多通道 BERT、采樣示波器、高速眼圖分析和波罩余量測量功能，因此 可提高光學模塊的生產效率，降低生產成本。
BERT
| 支持的比特率 | 安裝 MP2110A-x93 時 | 未安裝 MP2110A-x93 時 |
|
共享 PPG + ED： 可變比特率范圍（步進 1 kb/s） 24.3 Gbit/s 至 28.2 Gbit/s 9.5 Gbit/s 至 14.2 Gbit/s |
共享 PPG + ED： 可變比特率范圍（步進 1 kb/s） 24.3 Gbit/s 至 28.2 Gbit/s |
|
|
|
PRBS：27-1、29-1、215-1、223-1、231-1 僅 PPG：1/2 時鐘模式，1/16 時鐘模式 |
|
|
|
Data, Xdata | |
| 幅度 |
PGG：0.1 至 0.8 Vp-p/10-mV 步進（單端） ED：0.05 至 0.8 Vp-p（24.3 Gbit/s 至 28.2 Gbit/s） |
|
采樣示波器
| 帶寬 |
光學：SMF = 35 GHz，MMF = 25 GHz（典型值，無濾波器） 電學：40 GHz（典型值） |
|||||||||
| 顯示 | 眼圖模式、脈沖模式、相關眼圖 | |||||||||
| 測量功能 | 幅度/時間、直方圖、眼圖模板測試 | |||||||||
| 采樣速度 | 250,000 樣本/秒（標稱值，1350 樣本，25.78125 Gbit/s 比特率，6.4453125 Ghz 時鐘頻率，2UI 顯示比特計數） | |||||||||
| 波長頻段 | SMF：860 nm 到 1650 nm；MMF：800 nm 到 860 nm | |||||||||
| RMS 抖動： |
|
