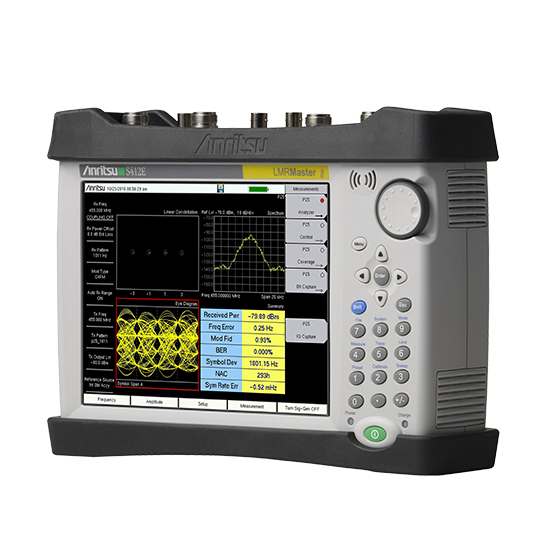

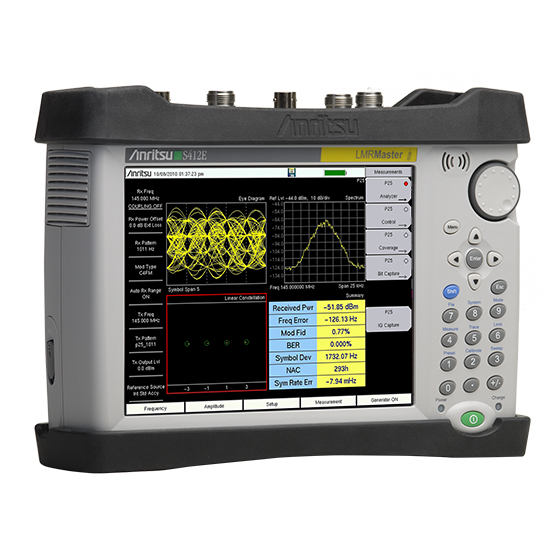

S412E -LMR Master^? 陸地移動無線電調制分析儀,信號發生器,頻譜分析儀和矢量網絡分析儀

LMR Master 基于 Anritsu 第九代手持式平臺建立，結合了高性能的接收器/頻譜分析儀，同時具有世界上最先進的手持式矢量網絡分析儀，以及 CW / P25 (Phase 1 & Phase 2) / DMR (MotoTRBO^?)/TETRA/NXDN? /PTC信號發生器，內部功率可調節范圍為 0 dBm 到 –130 dBm.。

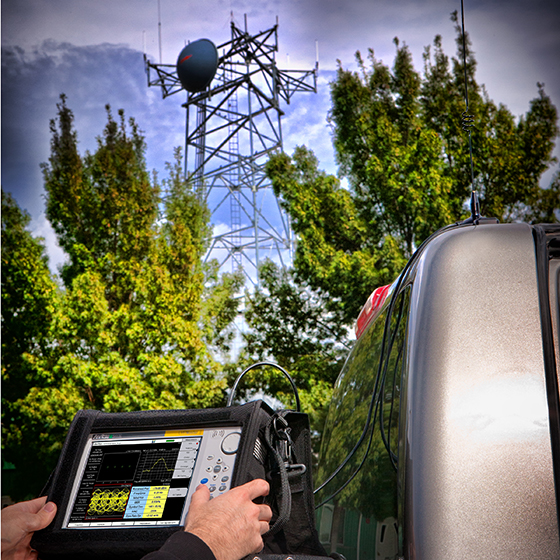

LMR Master S412E是很多現場維護領域的理想測量儀表，具體適用領域包括：數字集群通信（LMR），專業移動射頻（PMR）技術人員和工程師現場測試NBFM信號、P25信號、 P25 Phase 2 (TDMA)信號、 DMR (MotoTRBO?)、TETRA、 NXDN?、 dPMR、商用LTE信號、公共安全信號、海上及關鍵基礎設施的射頻系統的性能；此外，LMR Master 也為美國符合Class 1 railway 標準的軌道交通防碰撞控制系統提供技術支持。

LMR Master的主機主要配備了矢量網絡分析儀和頻譜分析儀，并且頻譜分析儀添加了分析和測試窄帶調頻信號的功能，該功能包括RSSI地圖覆蓋、發射機的SINAD和THD測試。數字集群通信的可選功能項包括對下列信號的分析：P25 (TIA-102.CAAA-C), P25 Phase 2 (TIA-102.CCAA) , ETSI DMR Tier 2 (MotoTRBO?), ETSI TETRA, NXDN?, dPMR 和 PTC。GPS接收機選件使得對模擬和數字LMR系統進行地圖覆蓋測試(室內采用觸摸屏標記打點，室外采用GPS標記打點)成為可能。LMR也提供了用于公共安全系統的FDD-LTE信號空口分析的選件，和對用于站點間會出系統分析的WiMAX信號（固定 IEEE 802.16d 和移動 IEEE 802.16e）的分析選件；同時，LMR Master還可配備瀑布圖記錄儀、干擾分析儀（可支持MA2700A）、可編程的信道掃描儀、外置高精度射頻功率計(同時包括終端式及通過式功率探頭)、電纜距離域分析和矢量電壓表功能選件。For railway operators that use GSM-R systems, the LMR Master can be configured with GSM/GPRS/EDGE measurements.

頻率范圍為 500 MHz 到 1600 MHz 的高性能電纜矢量網絡分析儀可用于掃描電纜與天線系統。 為了強化塔頂放大鏡，可選用內置Bias Tee。基于故障定位的頻域反射測定法 (FDR) 主要用于識別各天線系統的特征。故障定位測量功能能夠輕松找出不良連接、污染、損壞的電纜和滲水現象。 矢量網絡分析儀和頻譜分析儀都可選擇擴展，范圍最高可達 6GHz。利用獲得專利認證的射頻干擾抑制法能夠在射頻高度活躍的應用中執行精準的可重復測量。LMR Master S412E和S362E采用相同的第九代硬件平臺，該平臺是經過現場驗證和時間考驗的。在線性掃描和干擾分析領域，此平臺的可靠性、便攜性和精確性是業界所共同傾向的標準。

S412E 的矢量網絡分析儀具有優異的動態范圍 (> 100 dB)，可用于查看和調節重要射頻設備的射頻性能，其中包括濾波器、雙工器、發射器合路器、接收器多重偶合器以及塔頂放大器。 S412E 具有快速的 850 微秒/點掃描速度，可以迅速顯示和更新矢量網絡分析儀測定（無論是頻率還是時域）。同時，可以根據客戶需求，矢量網絡分析儀的顯示可以從2到4001數據點進行不同的定制。對于更喜歡精簡界面的用戶，LMR Master的VNA顯示可以設置為模擬Site Master。

LMR Master 集高性能矢量網絡分析儀與全功能頻譜分析儀于一體。 該產品低至 -152 dBm 的 DANL (RBW = 10 Hz, Atten = 0 dB, f < 2.4 GHz) 使其能夠輕松捕捉到干擾 LMR 系統正常運行的低電平信號。 頻譜分析儀可通過選件 6 將覆蓋擴展至 6 GHz。 LMR Master S412E 標配有業內領先的低相位噪聲（< -110 dBc/Hz，典型偏移為 10 kHz），可以對 NBFM、P25、NXDN和DMR發射波罩進行精確測量。

使用外部傳感器，高精準度功率計選件能夠提供真有效值測量。 這是對 CW 和調制信號執行精準測量所需的理想解決方案。 信道化功率測量可采用內部功率計來完成，信道掃描儀選件為用戶提供了一種便捷的掃描方式，可掃描信道數高達 20 條。
