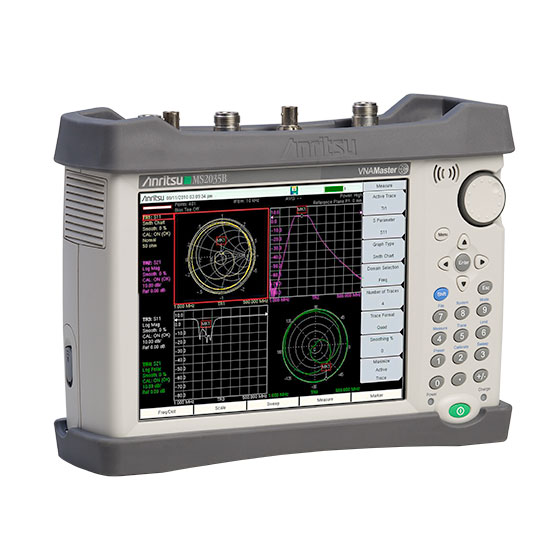

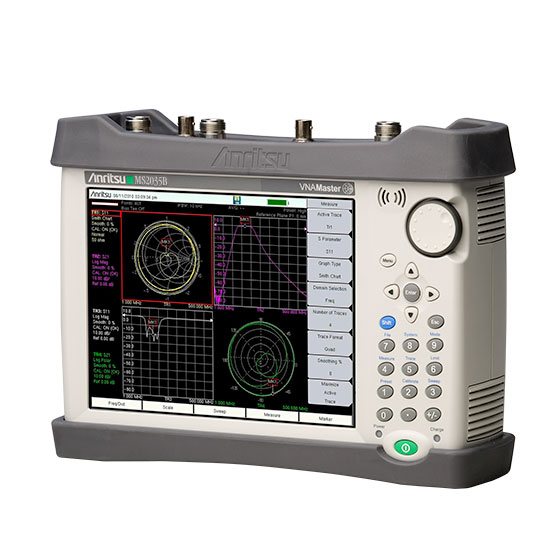

現代化射頻/微波系統的激烈競爭不斷將其性能推向技術之極限。 設計人員編寫更為嚴格的組件規格，定義更為嚴格的信號參數。 所有這些都使得現場維護人員迫切地尋求一種更為準確且性能更高的手持式測試設備。 Anritsu 推出了業界價格最合理而且綜合性最強的解決方案 - MS2035B VNA Master + 頻譜分析儀。 該設備集矢量網絡分析儀、頻譜分析儀、功率計和矢量電壓表四者于一體。 將 VNA Master 比作“S-參數測量設備中的瑞士軍刀”是一種很具誘惑力的想法。 實際上這種表述并不準確，因為盡管瑞士軍刀具有很多特殊的功能，但它并不是每一種功能都做得非常好的。 而 VNA Master (500 kHz ~ 6 GHz) 則可以，該設備能夠以最高的性能執行多種測量。 VNA 誤差修正技術使得現場 S-參數具備符合現代要求的準確性，外置功率傳感器能夠準確地測量傳輸功率，而矢量電壓表選件則能夠以極高的精準度匹配電纜相位。
射頻工程師和技術人員可為全球航空航天、國防和常規應用通信系統提供現場安裝和維護支持。 這些應用通常包括海軍軍艦上的雷達、軍用車輛上的通信設備以及空軍和民用飛機的航線測試等等。 他們還為全球無線電導航系統中的甚高頻全向信標 (VOR) 天線提供技術支持。 他們在工作過程中經常會遇到導致整機系統出現故障的多種系統元件問題：包括天線、電纜、濾波器、多路器、放大器、隔離器、循環器、開關以及其他精密元件。 小巧輕便的 VNA Master 新增觸摸顯示屏功能，能夠在現場診斷條件下提供最直觀的測量控制。
VNA Master 還可應用于新興高科技應用領域，例如對艙壁和機艙內蜿蜒纏繞的機載和船載線纜束的故障點進行定位，該故障點定位問題由來已久。
+ 頻譜分析儀 (9 kHz ~ 6 GHz)
在測試基地，測試系統中含有技術尖端的發射器和接收器，這些設備需要具有復雜的發射器和接收器 (LO) 信號所對應的表征，以便正常發揮其發射和接收性能。 除了必需的 VNA 測試外，這些綜合性信號測試進一步增加了維護技師的工作復雜程度。 而適于執行現場作業的頻譜分析儀則使得該工作得到極大地簡化。 頻譜分析數據對于諸如雷達、電子防務和通信系統等頻率高達 6 GHz 的微波系統而言尤為重要。
MS2035B VNA Master + 頻譜分析儀以功能強大的 VNA Master 為基礎，新增強大的現場頻譜診斷功能！ 不要被該設備的小尺寸所蒙蔽；這個功能強大的儀器組合所具備的性能和功能可與相應的臺式設備相媲美，能夠有效地簡化現場頻譜監控、干擾分析以及其他通用信號測量操作。
這種組合式頻譜分析儀新增諸如內部例程等重要功能，在以盡可能快的速度優化掃描的同時，實現了最準確的數據顯示。 此外，該設備還具有寬廣的頻譜分析頻率覆蓋范圍、令人滿意的動態范圍以及優異的相噪性能，涉及的頻率在 9 kHz 到 6 GHz 之間。
VNA Master + 頻譜分析包含多種標準測量序列，其中包括場強、占用的帶寬、信道功率、相鄰信道功率比和載干比 (C/I)。 此外，內置 AM/FM/SSB 解調器還簡化了對干擾信號的識別操作。 選件 0509，AM/FM/PM 解調分析選件，具有強大的運算功能，以顯示射頻調制頻譜和音頻表征。 選件 0025，干擾分析儀，對于有效揭示協同定位信號問題具有尤為重要的意義。 總體而言，VNA Master + 頻譜分析儀是一種功能強大的通用型頻譜分析工具，可隨時隨地執行分析作業。
