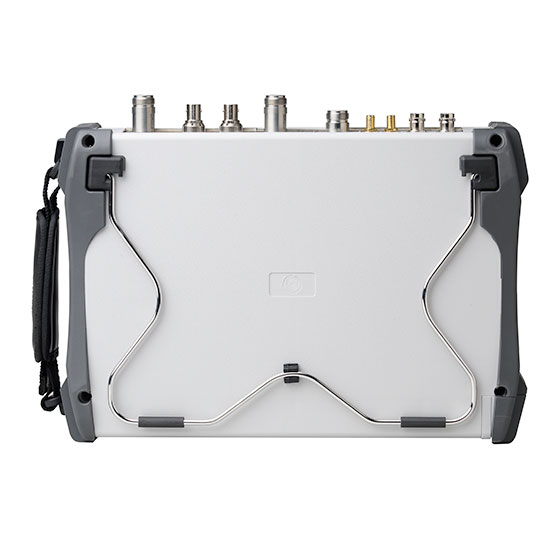

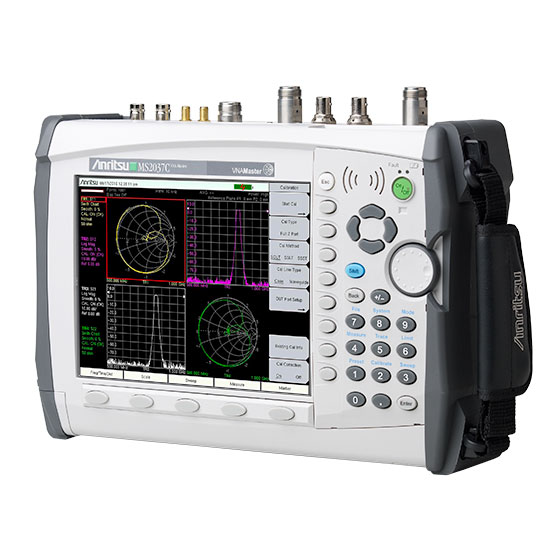

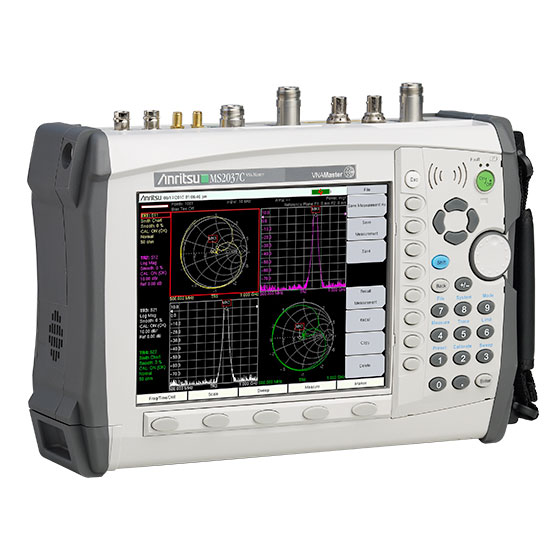

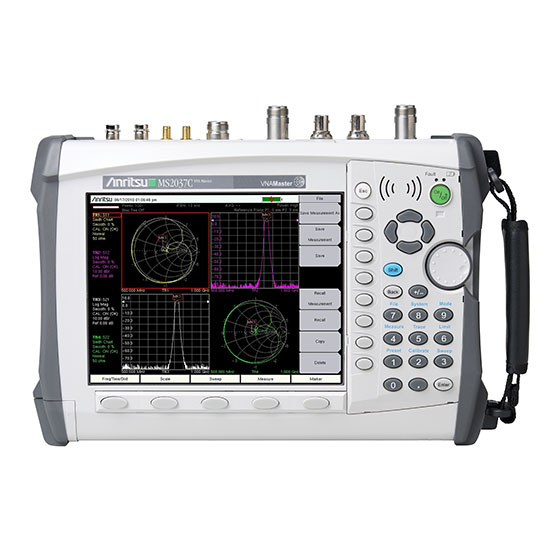

VNA Master MS2037C 是 Anritsu 的 MS202xC/3xC 系列的中間型號，提供的矢量網絡分析儀的頻率覆蓋范圍為 5 kHz 到 15 GHz，頻譜分析儀的覆蓋范圍為 9 kHz 到 15 GHz。 VNA Master MS2037C 提供具有超低噪聲電平的高性能頻譜分析儀。 VNA Master MS2037C 基于 Anritsu 業界領先的手持式平臺建立，可提供無與倫比的測量性能和精準度；減少了陸地、海上、航空以及航天中分析現代通信系統所需的各種工具的數量。

MS2037C 還提供具有業界領先的超低噪聲電平的高性能頻譜分析儀。 MS2037C 基于 Anritsu 第 8 代手持式平臺建立，提供無與倫比的測量寬度，深度和精度，減少了野外現場、塔上、航線以及車輛中分析現代通信系統所需的各種工具的數量。

同樣令人印象深刻的是，該測量工具是業界首臺具備 12-term 誤差修正算法的手持式 VNA。 該分析儀的測量速度通常為 350 μs/數據點。當現場對濾波器進行調諧時多個 S-參數經常會相互影響，而該測量速度則對現場調諧濾波器非常有利。 MS2037C 采用 3 接收器架構，只需與 DUT 進行單一連接，就能同時測量和顯示全部 4 個 S 參數。

射頻工程師和技術人員可為全球航空航天、國防和常規應用通信系統提供現場安裝和維護支持。 這些應用通常包括海軍和海岸警衛隊軍艦上的雷達、軍用車輛上的通信設備以及空軍、海軍陸戰隊和民用飛機的航線測試等等。 他們還為全球無線電導航系統中的甚高頻全向信標 (VOR) 天線提供技術支持。 他們?cè)诠ぷ鬟^(guò)程中經常會遇到導致整機系統出現故障的多種系統元件問題：包括天線、電纜、濾波器、多路器、放大器、隔離器、環形器、開關以及其他精密元件。

VNA Master 還可應用于新興高科技應用領域，如天線罩/介電材料現場試驗。 該設備的 VNA 誤差修正功能對于 Damaskos, Inc. 等制造商提供的用于測試介電材料、層壓板、鐵磁體、損耗涂料等材料的創新測試套件而言至關重要。另一個創新應用是對艙壁和機艙內蜿蜒纏繞的機載和船載線纜束的故障點進行定位，該故障點定位問題由來已久。 請參閱資料庫中的應用指南。

+ 頻譜分析儀 (9 kHz ~ 15 GHz)
在測試基地，測試系統中含有技術尖端的發射器和接收器，這些設備需要具有復雜的發射器和接收器 (LO) 信號所對應的特點，以便正常發揮其發射和接收性能。 除了必需的 VNA 測試外，這些綜合性信號測試進一步增加了維護技師的工作復雜程度。 而適于執行現場作業的頻譜分析儀則使得該工作得到極大地簡化。 頻譜分析數據對于諸如雷達、電子防務和通信系統等頻率高達 15 GHz 的微波系統而言尤為重要。

MS2037C VNA Master + 頻譜分析儀以功能強大的 MS2027C VNA Master 為基礎，新增強大的現場頻譜診斷功能！ 不要被該設備的小巧所蒙蔽；這個功能強大的儀器組合所具備的性能和功能可與相應的臺式設備相媲美，能夠有效地簡化現場頻譜監控、干擾分析以及其他通用信號測量操作。 內置預選器能夠在對多種信號進行干擾測試時消除可能會對測試造成干擾的寄生響應。 該設備特有 30 MHz 采集帶寬、10 MHz RBW 和驚人的掃描速度，能夠更好地執行數據采集和運算。

這些新型設備新增諸如內部例程等重要功能，在以盡可能快的速度優化掃描的同時，實現了最準確的數據顯示。 此外，VNA Master 還具有寬廣的頻譜分析頻率覆蓋范圍、令人滿意的動態范圍以及優異的相噪性能，涉及的頻率在 9 kHz 到 15 GHz 之間。 應用的領域包括微波回傳現場測試或 3G 基站中關鍵的 5 次諧波測量。

VNA Master + 頻譜分析儀包含多種一鍵式標準測量序列，其中包括場強、占用的帶寬、信道功率、相鄰信道功率比和載干比 (C/I)。 此外，內置 AM/FM/SSB 解調器還簡化了對干擾信號的識別操作。 總體而言，VNA Master + 頻譜分析儀是一種功能強大的通用型頻譜分析工具，可隨時隨地執行分析作業。 干擾分析儀（選件 25）對于有效揭示協同定位信號問題具有尤為重要的意義。
