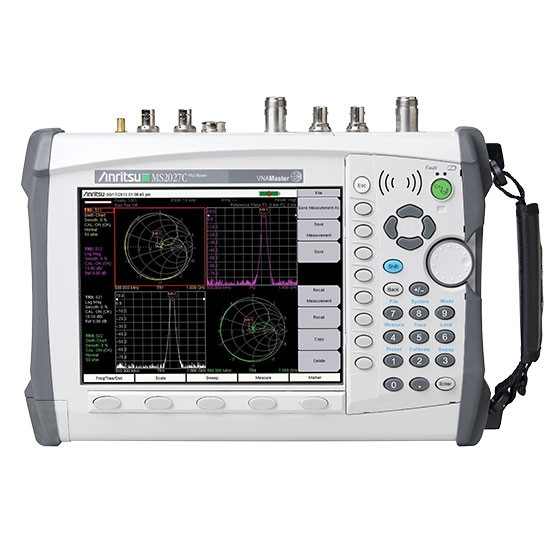

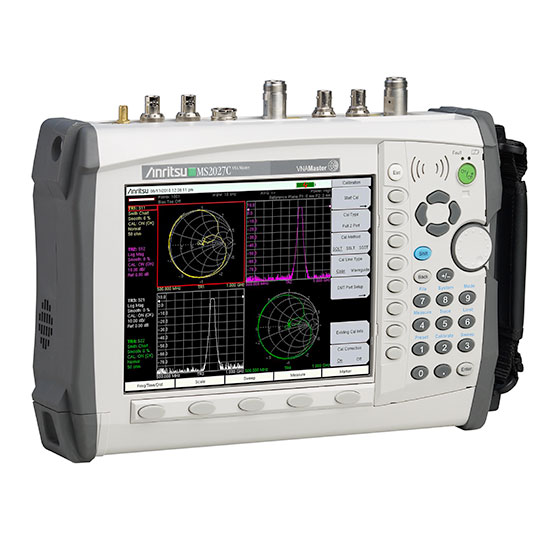

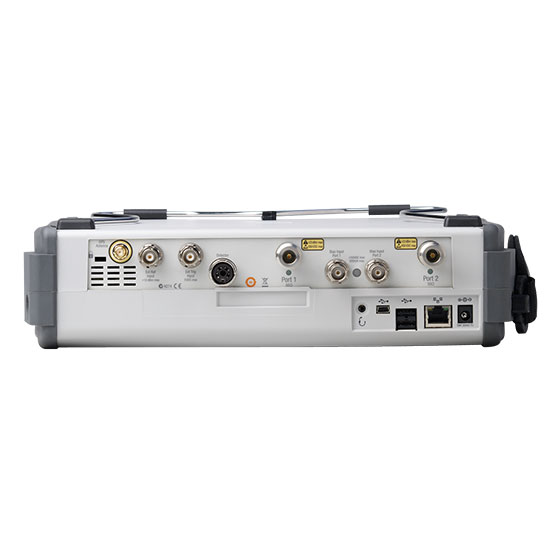

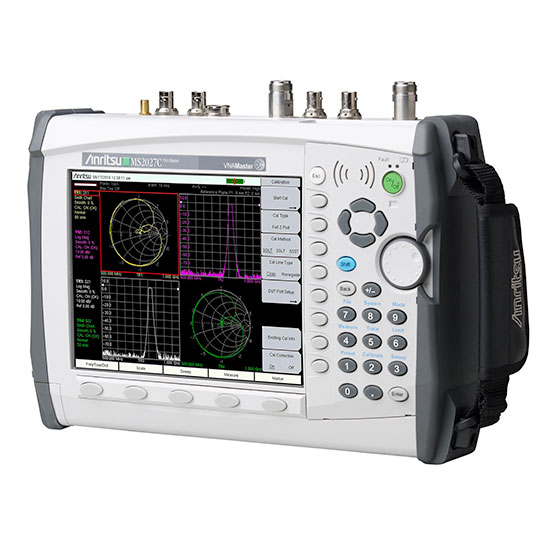

VNA Master MS2027C 是 Anritsu 的 MS202xC/3xC 系列的中層 VNA 型號，提供的矢量網絡分析儀的頻率覆蓋范圍為 5 kHz 到 15 GHz，真正的用于工作臺或野外現場的雙路徑、雙端口高性能手持式儀器。 VNA Master MS2027C 準確的矢量校正雙端口幅值、相位和故障點定位測量功能尤其能夠滿足現場復雜的線纜與天線分析需求。 VNA Master MS2027C 的頻帶范圍為 5 kHz 到 15 GHz，該范圍涵蓋大量的射頻通信系統，以及多種雷達和微波通信系統的頻率。 VNA Master 系列還包含 MS2036C、MS2037C 和 MS2038C 型號，可提供類似的 VNA 功能，以及具有超低噪聲電平和卓越的三階攔截性能的高性能頻譜分析儀。

同樣令人印象深刻的是，該測量工具是業界首臺具備 12-term 誤差修正算法的手持式 VNA。 該分析儀的測量速度通常為 350 微秒/數據點。當現場對濾波器進行調諧時多個 S-參數經常會相互影響，而該測量速度則對現場調諧濾波器非常有利。 MS2027C 采用 3 接收器架構，只需與 DUT 進行單一連接，就能同時測量和顯示全部 4 個 S 參數。 MS202xC/3xC 系列中的所有 VNA Masters 都可提供業界領先的 100 dB @ 3 GHz 指定傳輸動態范圍。

射頻工程師和技術人員可為全球航空航天、國防和常規應用通信系統提供現場安裝和維護支持。 這些應用通常包括海軍軍艦上的雷達、軍用車輛上的通信設備以及空軍和民用飛機的航線測試等等。 他們還為全球無線電導航系統中的甚高頻全向信標 (VOR) 天線提供技術支持。 他們?cè)诠ぷ鬟^(guò)程中經常會遇到導致整機系統出現故障的多種系統元件問題：包括天線、電纜、濾波器、多路器、放大器、隔離器、環形器、開關以及其他精密元件。

VNA Master 還可應用于新興高科技應用領域，如天線罩/介電材料現場試驗。 該設備的 VNA 誤差修正功能對于 Damaskos, Inc. 等制造商提供的用于測試介電材料、層壓板、鐵磁體、損耗涂料等材料的創新測試套件而言至關重要。另一個創新應用是對艙壁和機艙內蜿蜒纏繞的機載和船載線纜束的故障點進行定位，該故障點定位問題由來已久。 請參閱資料庫中的應用指南。
