耐功率測試系統
隨著射頻功率容量的增大，無源器件作為通信網路中的重要部分受到越來越大的關注。在發射系統中，射頻能量傳輸使得電阻和介質損耗產生熱能，從而會導致器件的老化、變形以及有可能出現電壓飛弧現象，進一步造成器件燒壞，駐波變大，信號全發射，甚至燒毀發射部分的設備；同樣由于功率容量不足引起器件局部放電，造成頻譜擴張，產生寬帶干擾，影響系統。
我們根據客戶的需求，為多家客戶定制了相應的測試系統(包含軟、硬件)。

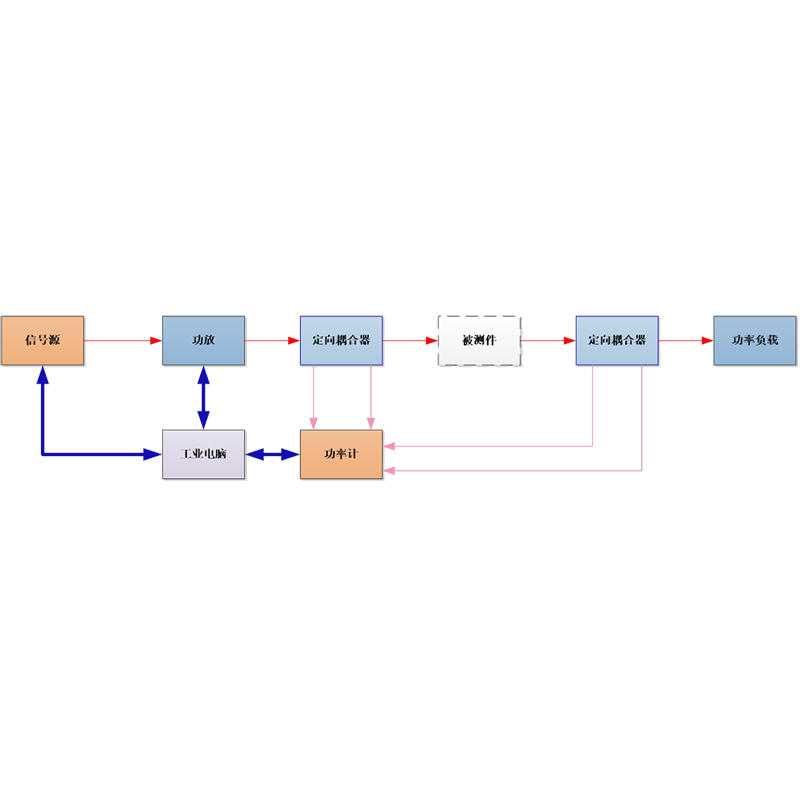

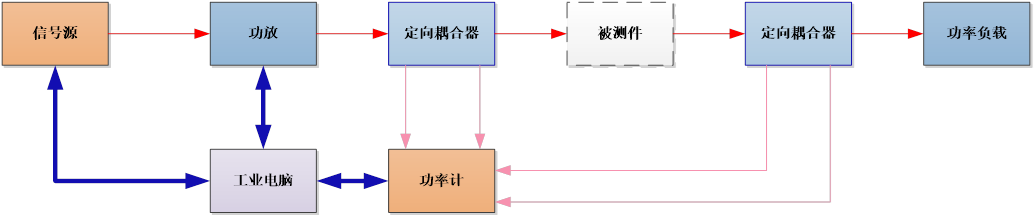

以下為我們為國內某單位提供的18GHz-40GHz/40W連續波脈沖兼容的測試系統配置及基本原理框圖
|
型號 |
頻段 |
輸出功率 |
體制 |
|
SWSPA-C40K-1 |
18GHz～26.5 GHz |
≥40W |
固態 |
|
SWSPA-C40Ka-1 |
26.5GHz～40GHz |
≥40W |
固態 |
