手持式 S-參數測量儀界的大師 - VNA Master (5 kHz ~ 6 GHz)

其稱謂“大師”表明該儀器具有高超的技能、豐富的經驗、巨大的成果、得到世人的認可，并獲得“業界最佳”之美譽。 Anritsu 的手持式 Master 儀器是在 8 代創新型現場測試產品所積累的豐富經驗基礎上開發出的產品系列，匯集上述所有優勢于一體。 VNA Master 同樣擁有多年的現場應用經驗，能夠通過遠程方式提供獨特的矢量網絡分析與頻譜分析功能組合（請參閱 MS2036/8C）。此外，其增強型測量選件還為維護人員進一步提高了該儀器的可用性。

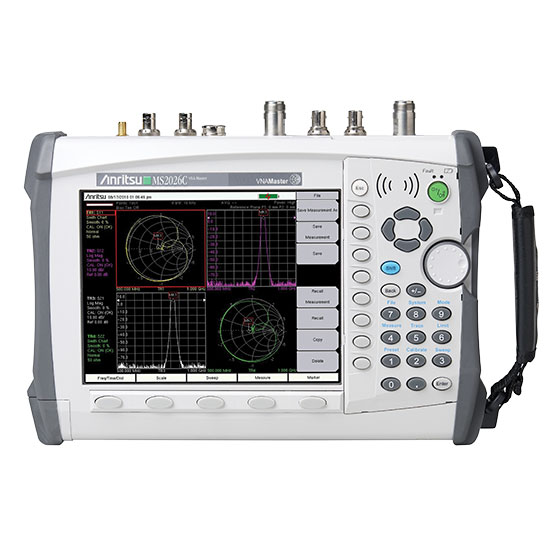

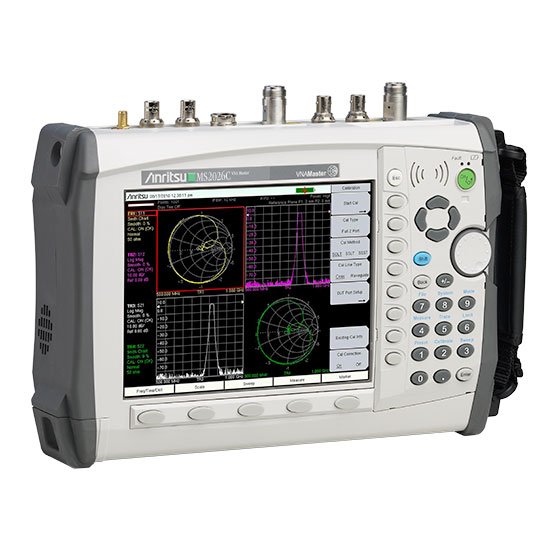

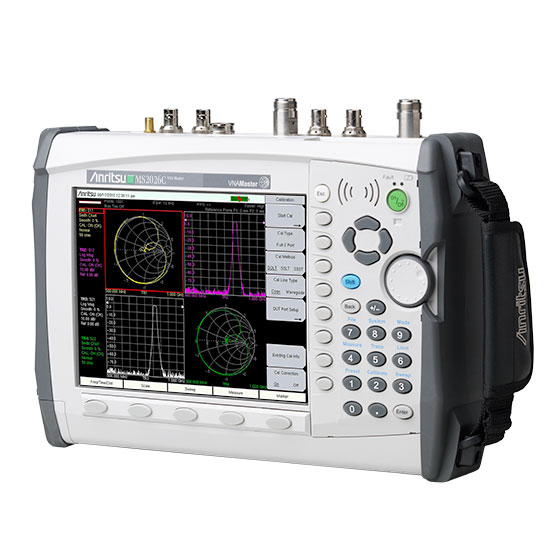

Anritsu VNA Master MS2026C 是業界性能最佳的手持式雙端口、雙路徑測量解決方案，可隨時隨地執行測量。 其準確的矢量校正雙端口幅值、相位和距離域測量功能尤其能夠滿足現場復雜的線纜與天線測量需求。 MS2026C 的頻帶范圍為 5 kHz 到 6 GHz，該范圍涵蓋多種射頻通信系統以及多種雷達和微波通信系統的頻率，既包括同軸元件，也包括波導元件。

同樣令人印象深刻的是，該測量工具是業界首臺具備 12-term 誤差修正算法的手持式 VNA。 該分析儀的測量速度通常為 350 微秒/數據點。當現場對濾波器進行調諧時多個 S-參數經常會相互影響，而該測量速度則對現場調諧濾波器非常有利。 MS2026C 采用 3 接收器架構，只需與 DUT 進行單一連接，就能同時測量和顯示全部 4 個 S 參數。

射頻工程師和技術人員可為全球航空航天、國防和常規應用通信系統提供現場安裝和維護支持。 這些應用通常包括海軍軍艦上的雷達、軍用車輛上的通信設備以及空軍和民用飛機的航線測試等等。 他們還為全球無線電導航系統中的甚高頻全向信標 (VOR) 天線提供技術支持。 他們在工作過程中經常會遇到導致整機系統出現故障的多種系統元件問題：包括天線、電纜、濾波器、多路器、放大器、隔離器、循環器、開關以及其他精密元件。

VNA Master 還可應用于新興高科技應用領域，如天線罩/介電材料現場試驗。 該設備的 VNA 誤差修正功能對于 Damaskos, Inc. 等制造商提供的用于測試介電材料、層壓板、鐵磁體、損耗涂料等材料的創新測試套件而言至關重要。另一個創新應用是對艙壁和機艙內蜿蜒纏繞的機載和船載線纜束的故障點進行定位，該故障點定位問題由來已久。 請參閱資料庫中的應用指南。 在輔助模塊 ODTF-1 的協助下，該設備也可對光纖電纜執行故障點定位測量。
